DS-1051分体式电涡流位移传感器




常见用途:

汽轮机 TST测量 :轴振、转速/零转速、偏心、键相、超速保护测量

水轮机振摆监测 :摆渡、转速、键相

风机、压缩机、水泵振动监测 :轴振、转速、键相、轴向位移

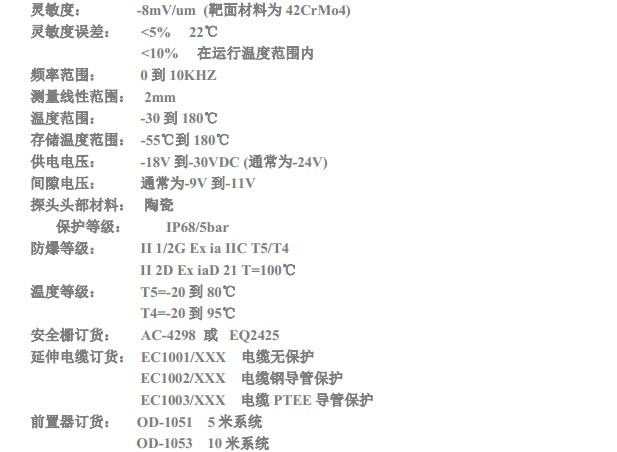

技术参数




选型指南:



DS-105X 防爆系列分离式传感器组成:
•自带有连接电缆的传感器
•长度与传感器自带电缆相配的延伸电缆
•相对应的前置放大器
•2mm量程范围



探头、前置器、延长电缆构成电涡流传感器(系统)。探头本体电缆与延长电缆长度相加要与前置器要求的电缆总长相等(输入端)。

例:前置器输入端总电缆长度要求5或10米,探头本体电缆与延长电缆之和必须为5米或10米,可以有三种相组合:

(1)探头本体电缆0.5米,延长电缆4.5米或9.5米

(2)探头本体电缆1米,延长电缆4米或9米

(3)探头本体电缆5米或10米,此时无需延长电缆



B&K VIBRO德国申克 电涡流传感器2mm量程范围,放爆防腐蚀传感器
DS-1051 DS-1052 DS-1053 DS-1054
前置器:OD-1051 OD-1053
延伸电缆:EC-1001 EC1002 EC-1003



探头DS-1051

DS-1051-【A】-【B】-【C】-【D】-【E】

A:安装螺纹

M10×1-6g………………………………………………03

3/8“-24UNF-2A………………………………………04

B:探头体长度

标准长度

45mm………………………………………………………045

75mm………………………………………………………075

105mm……………………………………………………105

特殊长度

135mm……………………………………………………135

165mm……………………………………………………165

195mm……………………………………………………195

225mm……………………………………………………225

255mm……………………………………………………255

 C:探头本体电缆

0.5米…………………………………………………005

1米……………………………………………………010

5米……………………………………………………050

D:电缆铠装

不带铠装………………………………………………1

不锈钢铠装……………………………………………2

聚四氟乙烯铠装………………………………………3

E:特殊要求

没有……………………………………………………9



延伸缆
EC-【A】-【B】
A:铠装
无铠装…………………………………………1001
金属铠装………………………………………1002
聚四氟乙烯铠装………………………………1003
B:长度
4.0m……………………………………………………040
9.0m(只用于OD-1053)…………………090
9.5m(只用于OD-1053)…………………095
前置器
OD-【A】
A:类型
2mm量程,适用于DS1051/2/3/4传感器,
5米同轴电缆………………………………………1051
2mm量程,适用于DS1051/2/3/4传感器,
10米同轴电缆……………………………………1053
